Photovoltaik Referenzen mit echten Praxisbildern aus den unterschiedlichen Bauphasen

Wir zeigen keine Symbolbilder, sondern reale Bilder von echten Anlagen:

Ausgeführte Photovoltaik-, Speicher- und Elektroinstallationsprojekte aus der Praxis

Flachdach-PV. Hochvolt-Stromspeicher, Hybridwechselrichter,

Zählerschrankerneuerung, Schutztechnik und Leitungsführung

im Bestand.

Die unterschiedlichen Bauphasen sind die Erneuergung des Zählerschranks, Herstellung von Leitungswegen, DC-Installation und AC-Installation.

Wir zeigen unsere Arbeit bewusst im Detail mit Praxisbildern, weil Qualität bei PV- und Speicherprojekten nicht im Prospekt entsteht, sondern bei Planung, Leitungsführung, Schutztechnik, Zählerschrank und sauberer Montage.

Kostenlosen Vor-Ort-Termin anfragen

Zählerschrank Icon welches mit Klick auf das Icon zu den Referenzen für Zählerschrank Erneuerungen für Photovoltaikanlagen scrollt

Zählerschränke

Stromspeicher

Icon eines Bestandgebäudes im Bezug auf Installationsdetails wie Errichtung von Leitungswegen, Erweiterung von Erdungsanlagen und sicheren Wand- und Dachdurchdringungen

Bestand & Details

Icon für auf einem Flachdach aufgeständerte PV-Module

Flachdach-PV

Icon für Photovoltaikinstallation auf Gebäuden mit steilen Dächern

Steildach-PV

Mieterstrom

Zählerschränke

Hager Zählerschränke mit Notstrom, Wärmepumpe, Wallbox, Photovoltaik und Zwischenzählern

Wir installieren in der Regel neue Zählerschranke für den Anschluss von Photovoltaikanlagen, Wärmepumpen, Wallboxen und zur Versorgung des alten Zählerschranks. Der alte Zählerschrank wird meist zur Unterverteilung umgebaut.

Wichtig ist die Einhaltung der VDE Anwendungsrichtliche AR-N 4100-2026, die im März 2026 in Kraft getreten ist und zusätzliche technische Anschlussbedingungen des örtlichen Netzbetreibers.

Besonderen Wert legen wir auf freie Zählerplätze für die Möglichkeit zur Nutzung von Ladestrom- und Wärmestrom-Tarifen.

Wir verbauen vorwiegend Schutzschaltgeräte von Hager.

Beim Überspannungsableiter (ROT) verbauen wir in Regel Produkte von Dehn.

Abrechnungsfähige Zwischenzähler für Mieterstrom, Wallbox- oder Wärmepumpenverbrauch realisieren wir meist mit Eltako Stromzählern (BLAU)

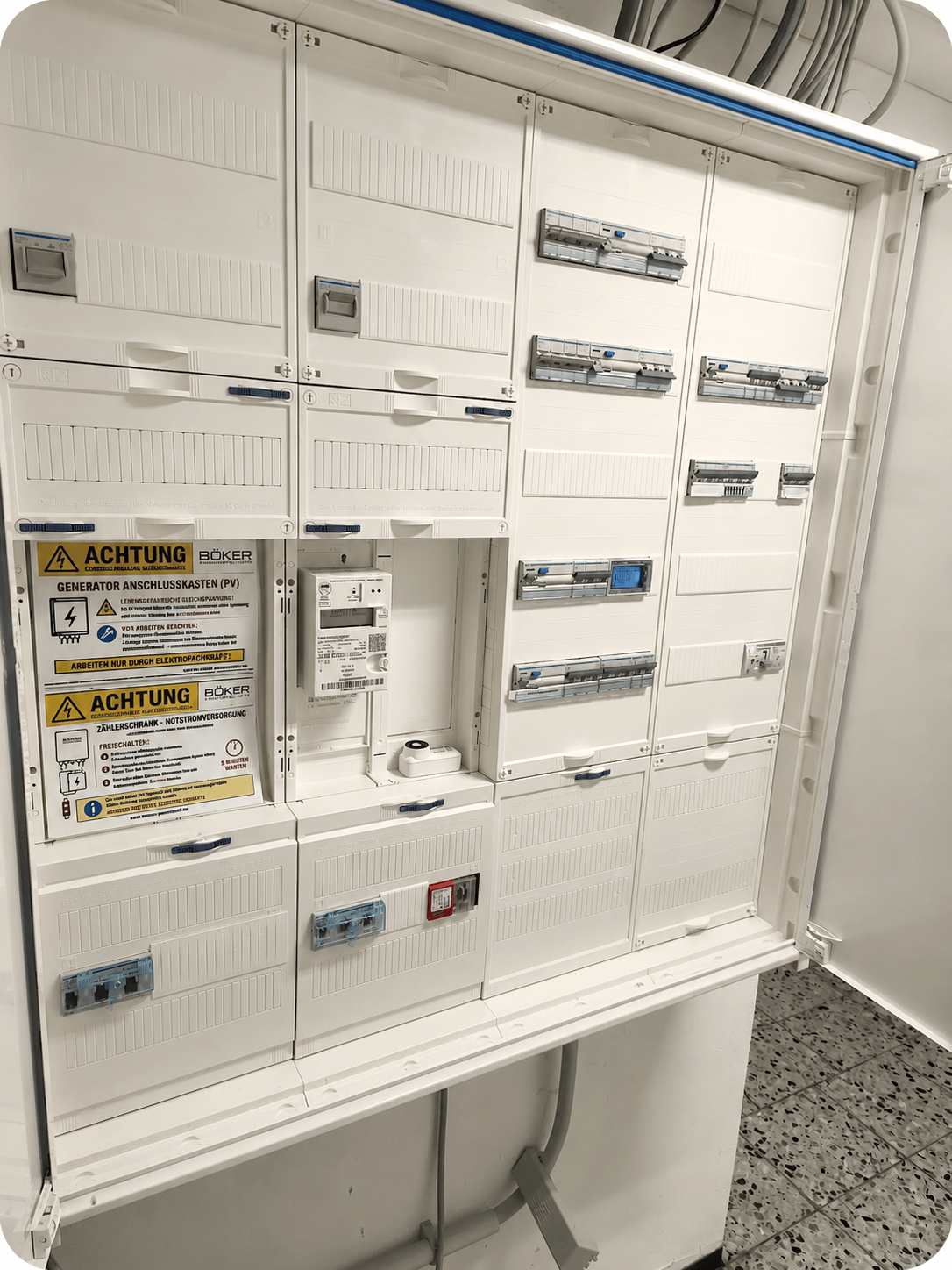

Zählerschrank mit Warnschild für anliegende Spannung durch Notstromversorgung aus PV-Hybridwechselrichter auch bei Netztrennung. Der Zählerschrank wurde so gebaut zur Versorgung von 2 Wärmepumpen mit Wärmepumpentarif und Haushaltsstrom mit Notstromversorgung bei Stromausfall durch Photovoltaikanlage mit großem Stromspeicher. Auch eine Wallbox , die für bidirektionales Laden zertifiziert ist, wird aus diesem Zählerschrank versorgt.

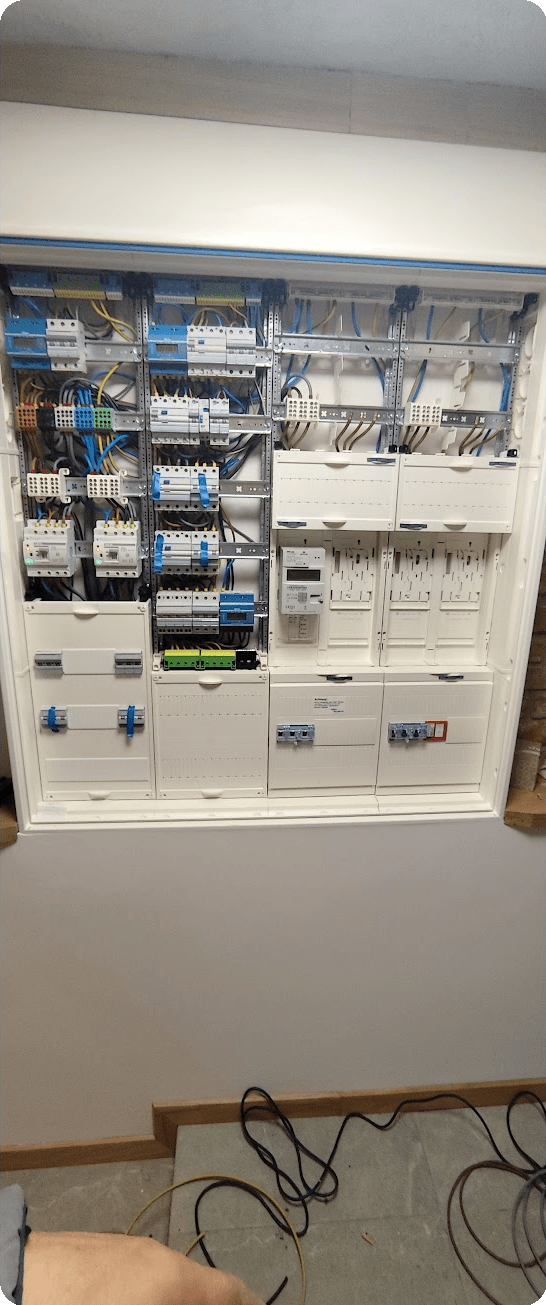

Hager Zählerschrank mit Notstromversorgung über 2 Hybridwechselrichter mit 2 separaten Notstromkreisen und separatem Zählerplatz für Ladestrom oder Wärmepumpenstrom

Zählerschrank mit 2. Zählerplatz als Reserver, falls mal eine Wärmepumpe eingebaut wird. Hier wurde ein Goodwe Stromspeichersystem eingebaut, jedoch mit nur 6,6 kWh Speicherkapazität. Heute ist das nicht mehr zeitgemäß.

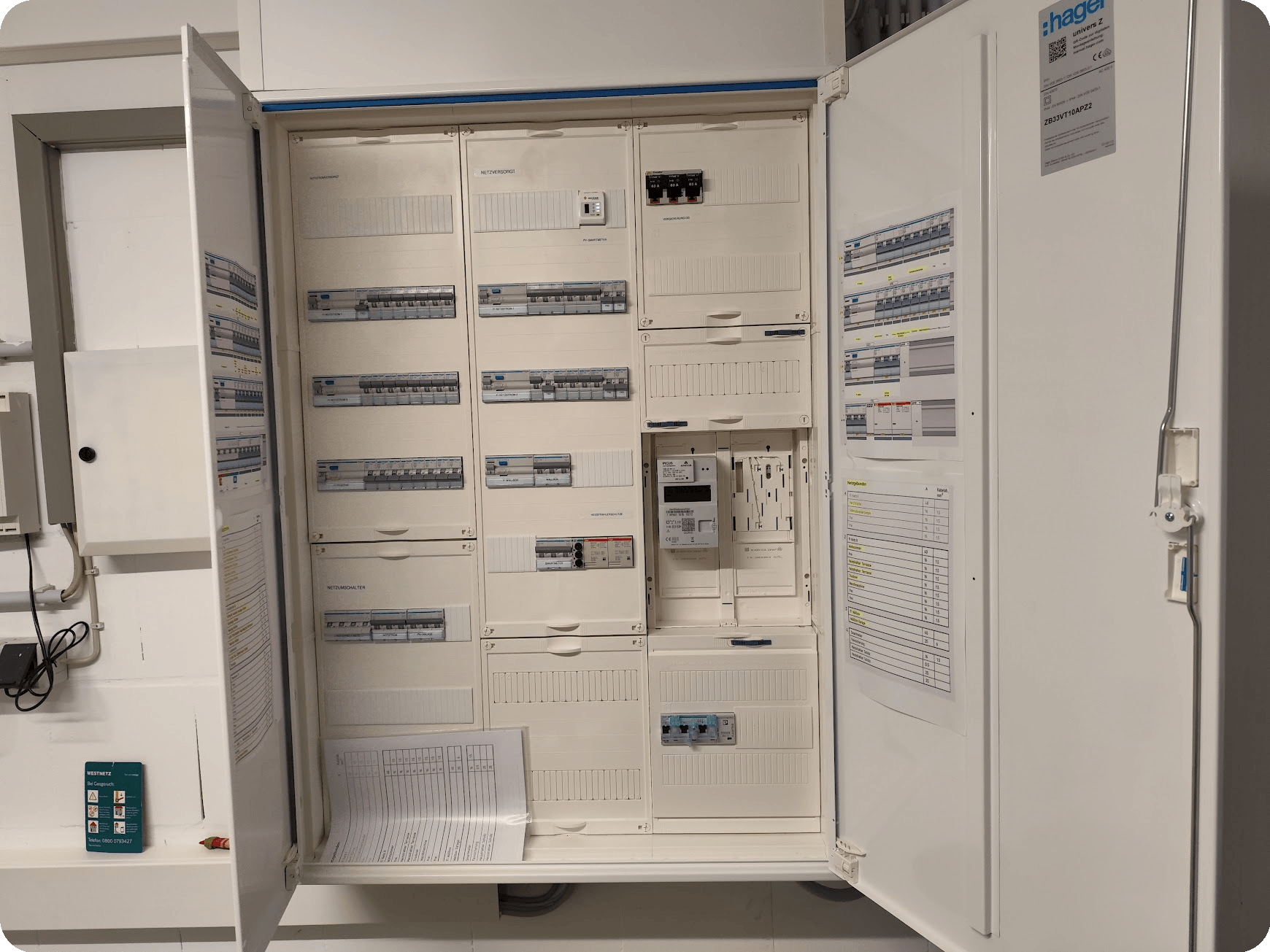

Zählerschrank mit optisch visualisierter Sicherungsbelegung auf den Innenseiten der Zählerschranktüren.

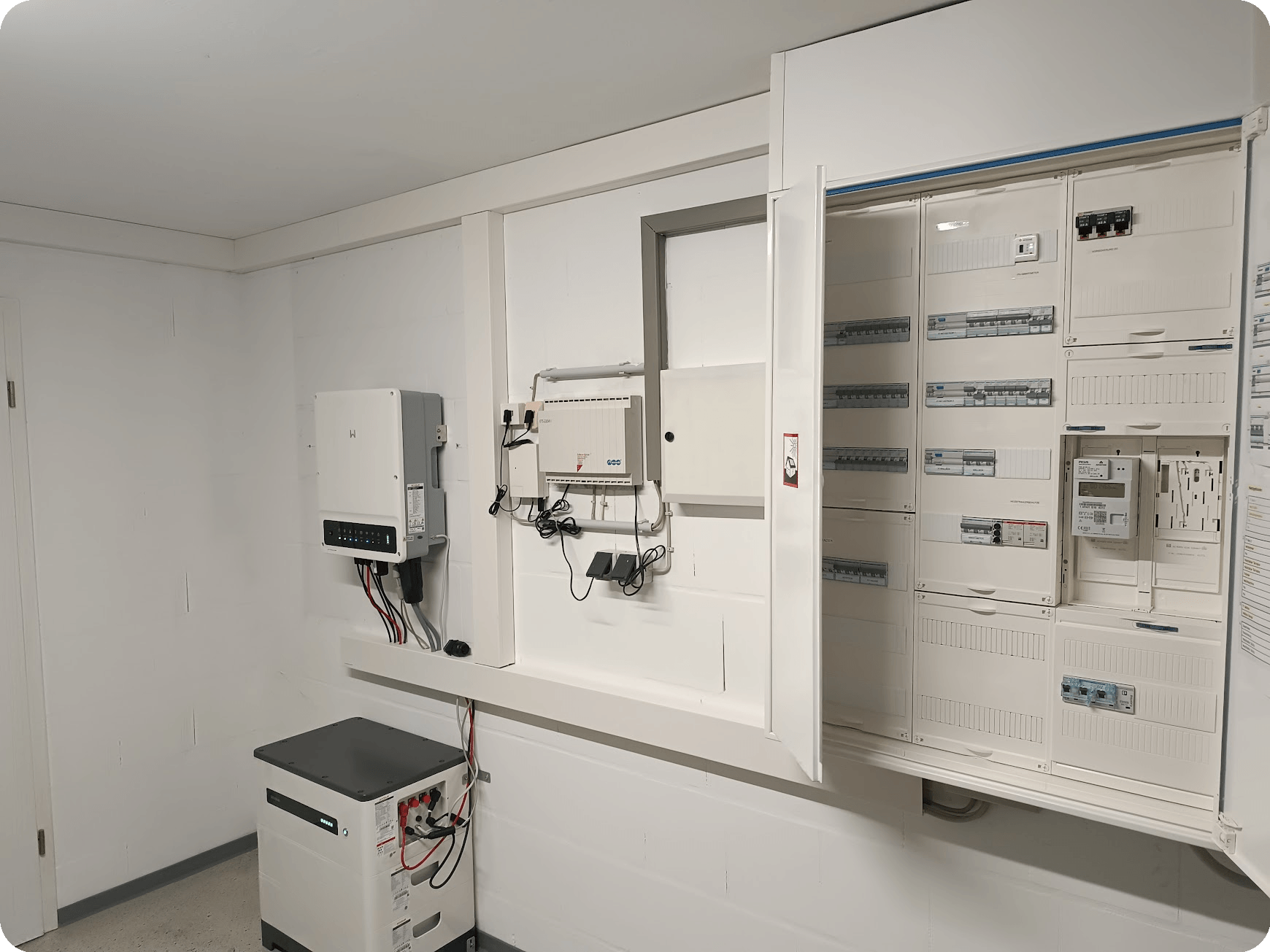

Hager Zählerschrank neben einem Photovoltaik Stromspeichersystem bestehend aus Hybridwechselrichter mit Notstromfunktion im Inselnetzbetreib und Stromspeicher

PV-Energiezentrale

40 kWh Stromspeicher und 20 kW Solis Hybridwechselrichter

PV-Stromproduktion durch die gezeigte Flachdach-PV-Anlage
nahezu unterbrechungsfreie Notstromversorgung des Gebäudes mit ausnahme extremer Lasten wie Wallbox, Wärmepumpen, Sauna und Pool-Wärmepumpe
Leitungsverlegung im großen Kabelkanal

Für die Installation werden gute 2,5 Meter Wandfläche benötigt. Optimal ist die Installation in der Nähe des Zählerschranks.

Auf Grund der Höhe des Stromspeichers, muss der Wechselrichter seitlich versetzt an der Wand montiert werden.

Auf dem oberen Bild sehen Sie ein Kundensystem und auf dem unteren Bild sehen Sie unsere Trainingswand. Hier hänt ein Hager-Zählerschrank, ein Solis Hybridwechselrichter und ein 35 kWh Hochvoltstromspeicher.

Hier trainieren wir unsere eigenen Mitarbeiter und die Elektroinstallateure von Installationsbetrieben, die Energiesysteme für ihre Kundenprojekte bei uns kaufen.

Dadurch erreichen wir eine hohe Installationsqualität bei unseren Kunden.

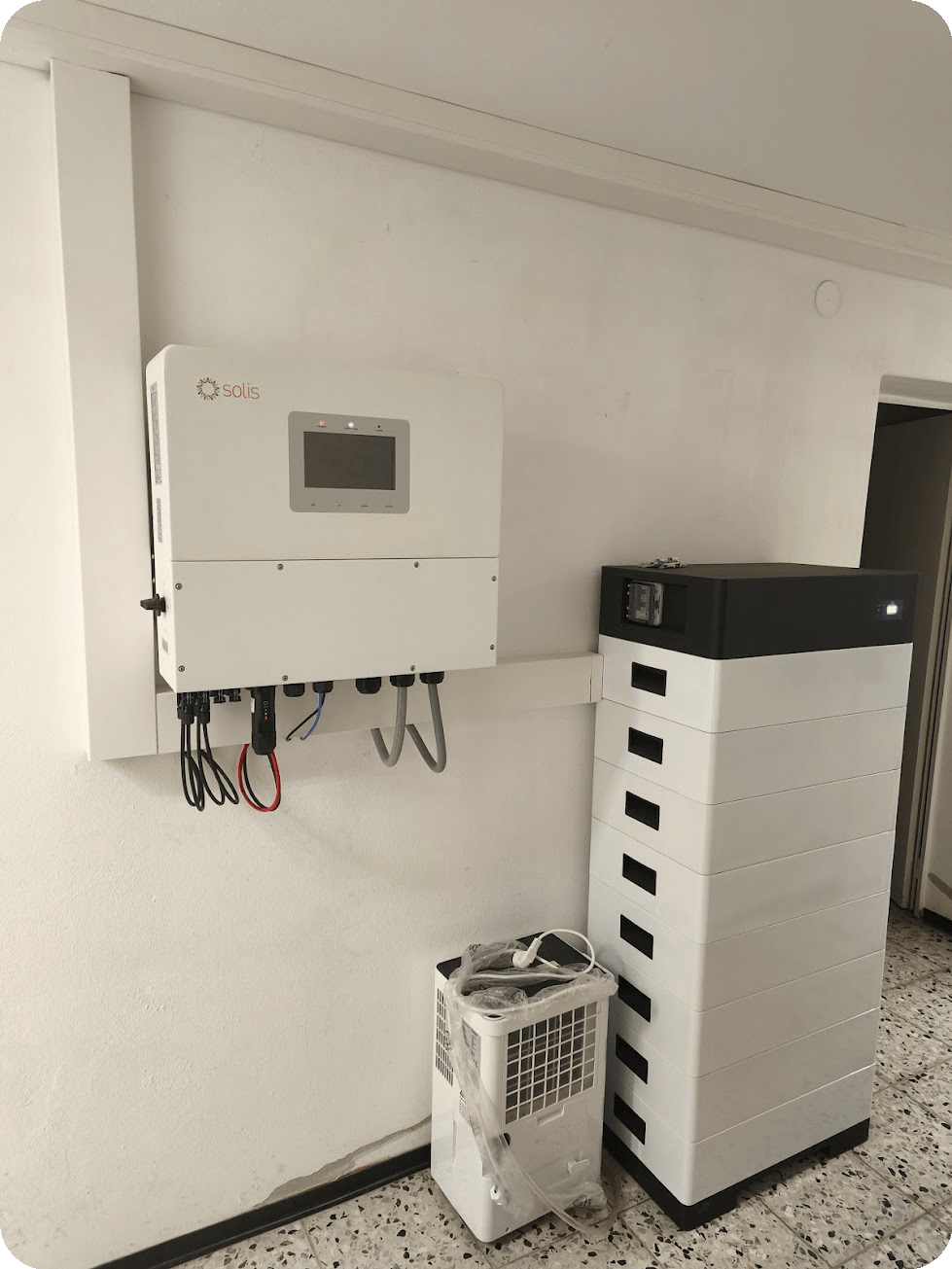

echtes Bild von einem Solis S6-EH3P20K-H Hybridwechselrichter neben einem 40 kWh Hochvoltstromspeicher mit sauberer und hochwertiger Verkabelung. Die Leitungen sind in einem großen Kabelkanal verlegt.

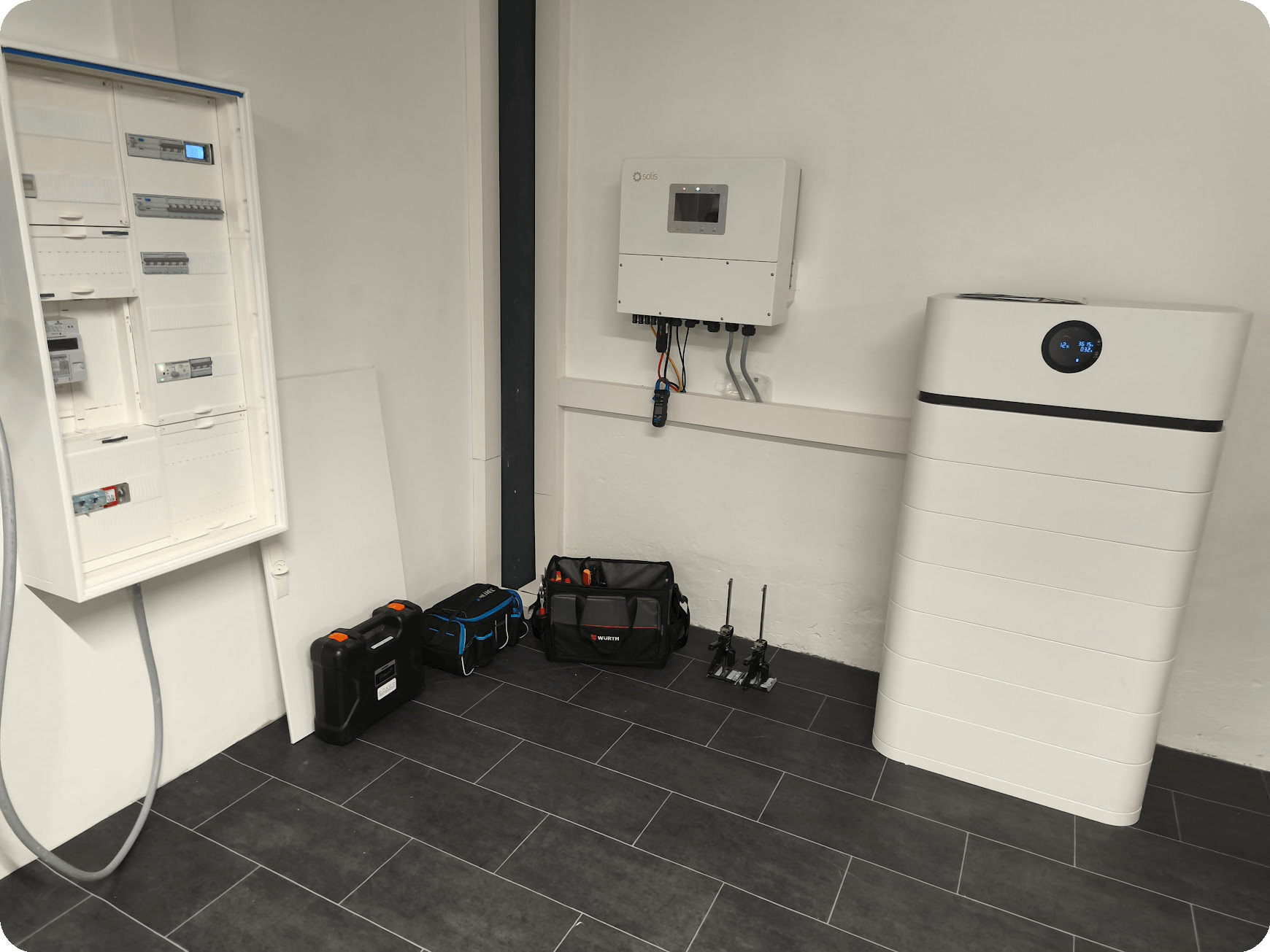

Trainingsinstallationwand im Lager der Böker Energiesysteme GmbH. Hier werden Elektriker für die Installation, Prüfung, Reparatur und Inbetriebnahme komplexer Photovoltaik-Energiespeichersysteme mit Notstromversorgung beim Kunden geschult

FLACHDACH-PV

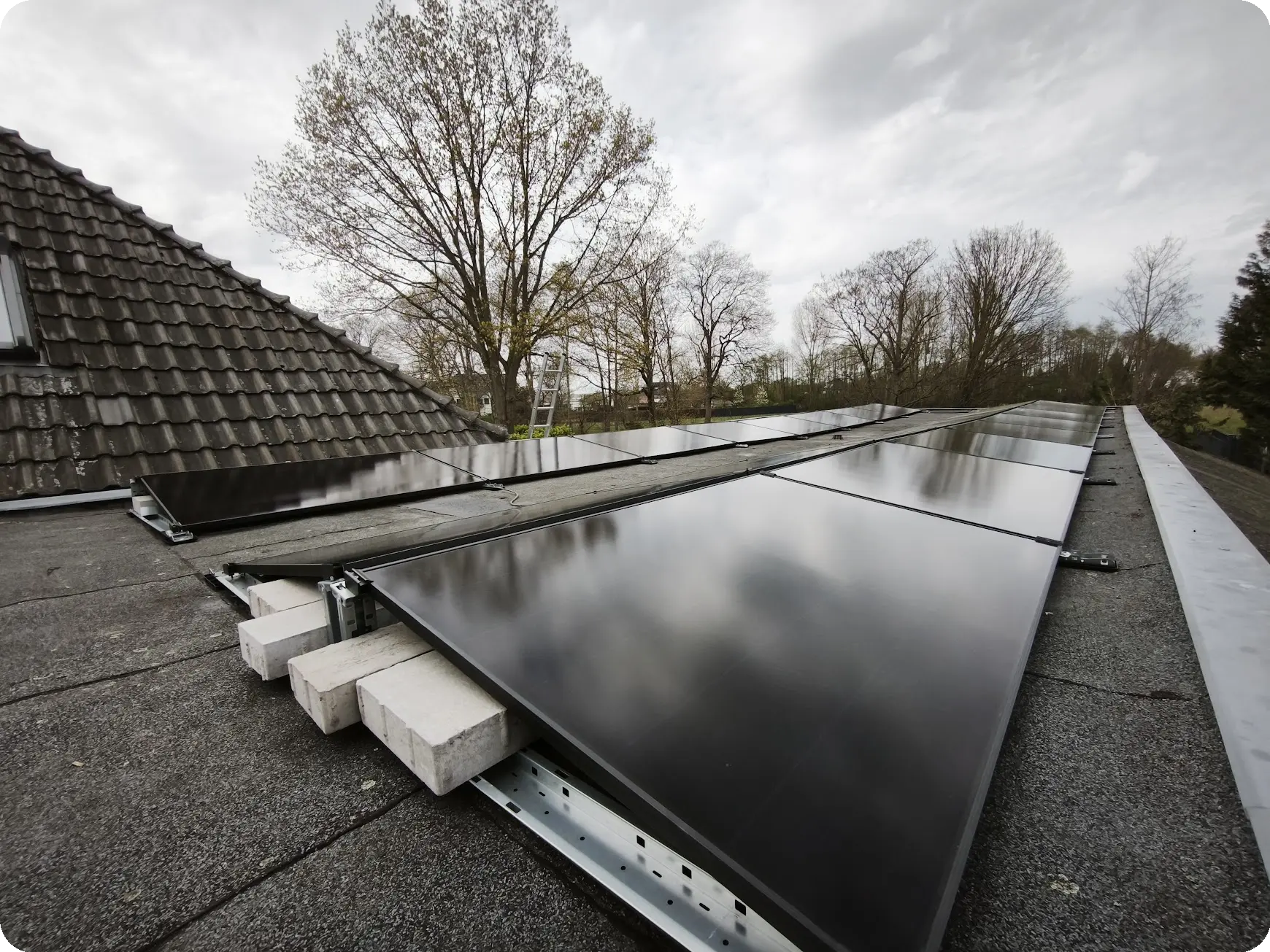

Flachdach-PV-Anlage mitballastierter Unterkonstruktion

29 Longi 470Wp PV-Module = 13,63 kWp
Ost-West-Ausrichtung flach aufgeständert
Unterkostruktion: SL Rack Fast Flat

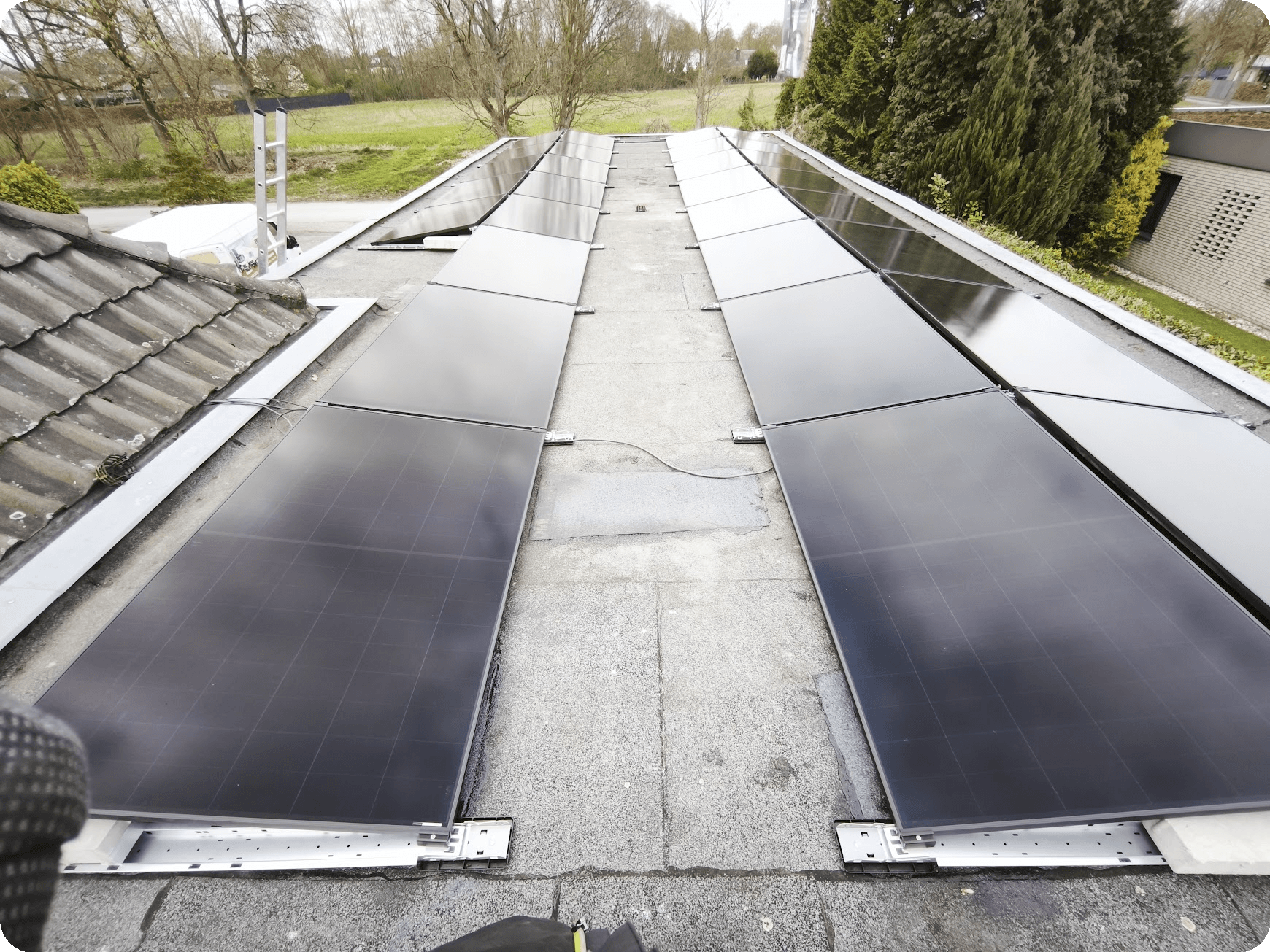

Saubere Modulreihung mit Wartungsgang
DC-Leitungsführung mit parallel verlegtem Minusleiter

Flachdach-PV-Anlagen lassen sich deutlich einfacher und schneller installieren als Steildach-PV-Anlagen.

Die flache Ost-West-Aufständerung ermöglicht eine gute Stromproduktion über den ganzen Tag hinweg und nutzt die verfügbare Fläche effektiver aus als eine Aufständerung nach Süden.

Auf den Bildern sehen Sie, dass wir Platz für Wartung- und Reinigung auf dem Dach lassen.

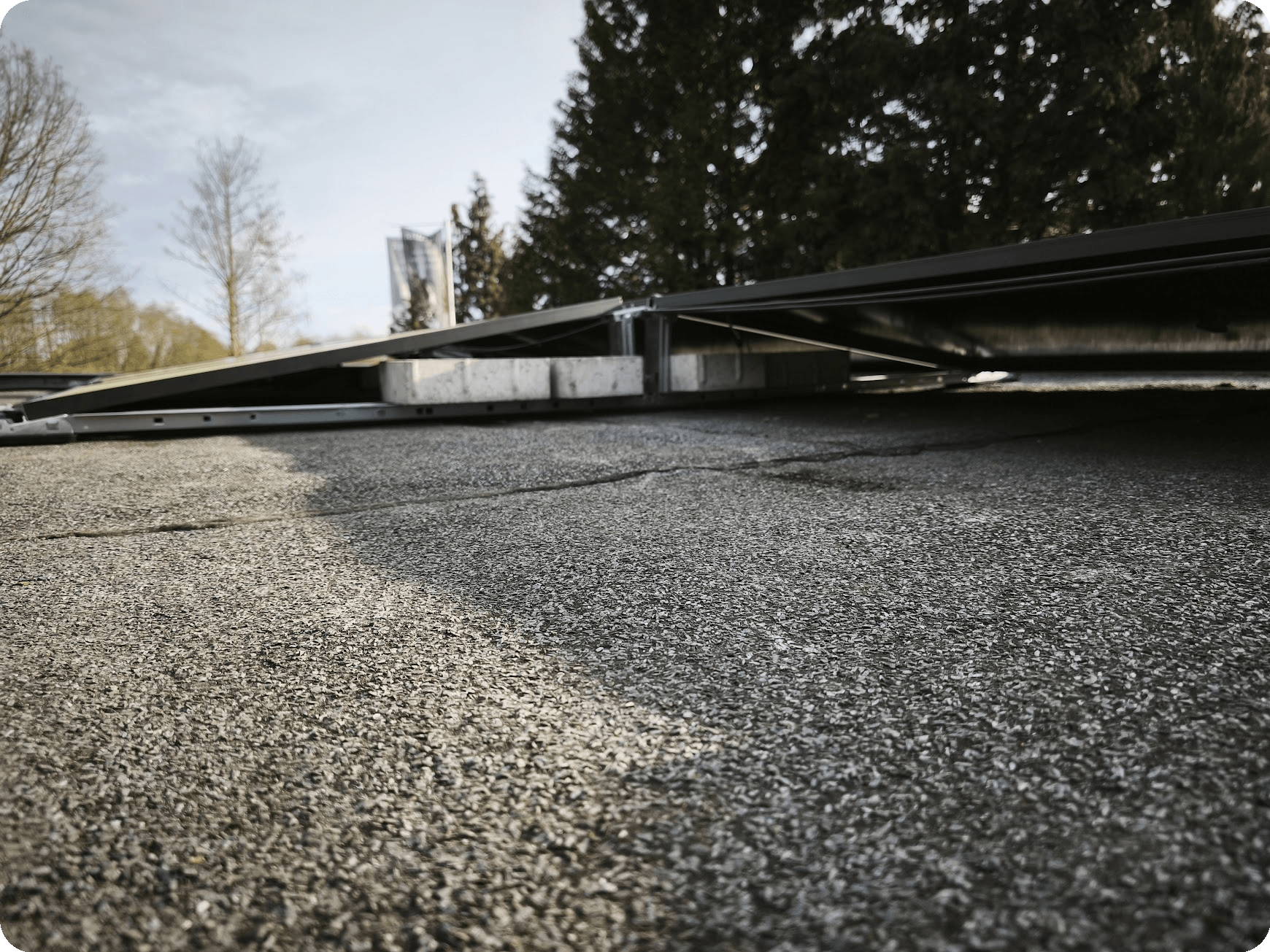

Die Unterkonstruktion wird mit Pflastersteinen balastiert.

Eine solche Anlage kann innerhalb weniger Stunden zu 2 Mann aufgebaut oder abgebaut werden, wenn das Flachdach mal saniert werden muss.

Die Verwendung von Photovoltaikmodulen der Hersteller AIKO und Longi mit Rückseitenkontaktierung ermöglicht die aktuell bestmögliche Stromproduktion auch bei bewölktem Himmel.

Sie sehen hier 2 Strings: ,

16 x 470 Wp Ost

13 x 470 Wp West

Diese Anlage wird zeitnah um weitere

7 x 470 Wp Ost erweitert, sobald das an die Garage grenzende Holzlager erweitert wurde.

Dann ergeben sich 36x470 Wp = 17 kWp die ca 14500 kWh Strom pro Jahr produzieren.
